高精度針孔檢測設備
More >>
檢測項目：圓柱電池殼表面瑕疵
速度：150 pcs
長寬高: 3200*2800*1800
檢測內容：凸點、麻點、凹坑、拉絲、變形、磕碰、黑點、劃痕、臟污、刮傷、壓傷等
特殊要求：叁通道排出
產物介紹
圓柱形鋰電池是市場上應用非常廣泛的一種電池類型.受電池本身材質以及生產過程中不規范行為的影響,生產出來的電池常常伴隨著各類缺陷,當前國內大部分電池生產公司主要采用人工來進行電池表面缺陷的各項檢測，人工檢測耗時長并且檢測準確性較差,漏檢和誤檢情況頻繁發生,為了提高檢測的速度和準確率,一種圓柱形鋰電池表面缺陷自動化檢測-圓柱外殼品質檢測設備具有重要意義。
檢測原理
產物通過機械結構規整進入下一流程，由上料振動盤規整后線持續前進。通過步進電機控制模塊輸送線前進進入檢測部分，物料在運動過程中觸發傳感器，相機抓拍物料口部圖片并處理識別。物料在運動過程中觸發傳感器，相機抓拍物料口部圖片并處理識別。然后進入交錯圓柱面檢測工位，物料在圓柱面監測面時會被夾具旋轉機構帶動旋轉，此時線掃相機可以對整個圓柱面進行拍攝。線掃相機交錯拍攝可以保證不會發生漏拍。后進入下料分BIN 系，全部檢測結束后把NG與OK信號傳輸至PC控制快速推桿分BIN操作，每一個快速推桿均有獨立控制系統，可做到精準分BIN至物料載料。圓柱外殼品質檢測設備為公司確保產物質量提供有效的解決方案。

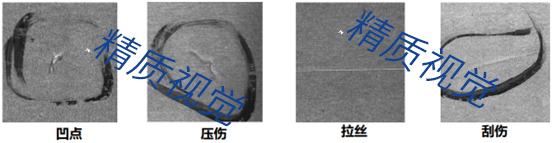

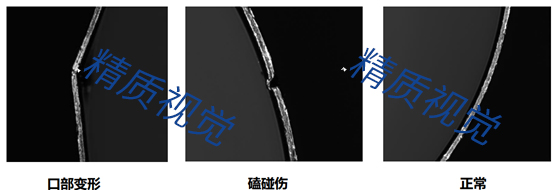

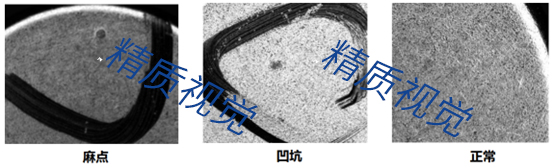

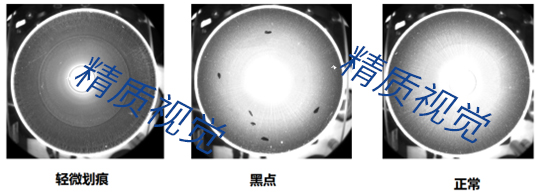

檢測瑕疵
系統描述
強大的瑕疵檢測軟件
&產恥瀕瀕; 全自動下料分疊濱狽系統
&產恥瀕瀕; CT=0.5s/pcs
&產恥瀕瀕; 電源：220V
&產恥瀕瀕; 氣源：0.5以上
速度：150 pcs
檢測內容：凸點、麻點、凹坑、拉絲、變形、磕碰、黑點、劃痕、臟污、刮傷、壓傷等
特殊要求：叁通道排出
設備尺寸：長寬高: 3200*2800*1800
軟件功能
1、簡單的操作界面，方便工人操作。
2、支持不同客戶、不同質量標準的設置功能。
3、同一客戶的缺陷，根據要求進行缺陷分類。
4、與現場設備生產同步，實時顯示缺陷位置信息、圖像信息。
5、可以根據客戶要求，實時生成批次號;支持在生產過程中，修改批次號。
6、每個批次號生產結束時，自動生成該批次號產物的質量報表;支持自動打印功能。
7、所有批次號的產物質量，隨時可以回調，分析產物質量信息。
8、歷史記錄支持長時間儲存，并可定時、定量刪除自動刪除歷史記錄，節約計算機空間的瑕疵位置分布地圖顯示;
9、金牌技術服務功能，隨時解決操作難點。
